O que é Bomba de Diafragma Pneumática
Seu funcionamento pneumático traz simplicidade tanto na instalação quanto na operação, dispensando motores elétricos e inversores de frequência.Em casos que, durante o processo de deslocamento do fluido, existe um alto risco de combustão ou explosão, bombeamento de sólidos relativamente grandes (sólidos acidentais), fluido viscoso a ser bombeado temos a opção da bomba de duplo diafragma.Somos representantes exclusivos das bombas de diafragmas pneumáticas Wilden, a inventora desta tecnologia.
Bomba de Diafragma Pneumática Metálica Advanced Fit – Wilden
Bomba de Diafragma de maior desempenho sem a necessidade de alteração das instalações, maior vazão e vida de diafragmas.

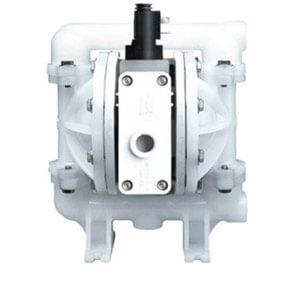

Bomba de Diafragma Pneumática Dosadora Accu-Flo – Wilden
Bomba Pneumáticas de Duplo Diafragma Wilden Accu-Flo são bombas dosadoras com excelente custo-benefício.
Bomba de Diafragma Pneumática Plástica – Wilden
Bomba Autoaspirante, trabalho à seco, esgotamento de tanque. Bombeamento de químicos corrosivos e perigosos.

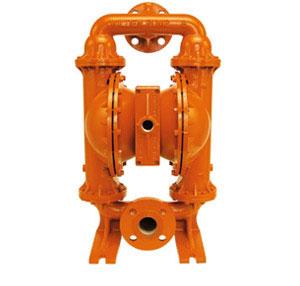

Bomba de Diafragma Pneumática para Área Classificada – Wilden
Bombas Pneumáticas de Diafragma Wilden da linha ATEX podem operar em atmosferas explosivas e áreas classificadas.
Bomba de Diafragma Pneumática para Alta Pressão – Wilden
Bombas de Diafragmas Wilden para alta pressão foram projetadas para proporcionarem altas pressões sem a necessidade de reforços.
Bomba de Diafragma Pneumática para Sólidos – Wilden
Bombas de Diafragma com design robusto e capaz de suportar grandes sólidos sem entupimento e sem decréscimo danos.

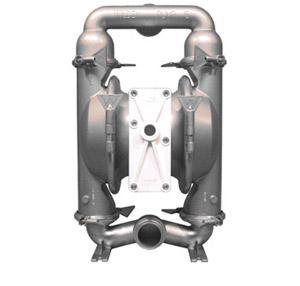

Bomba Pneumática Sanitária Linha Saniflo FDA – Wilden
Linha acessível para bombeamentos com requisitos sanitários, ótima alternativa às bombas de alto custo.

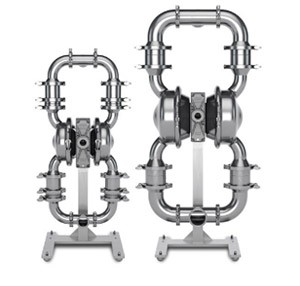

Bomba Pneumática de Duplo Diafragma EHEDG – Wilden
A bomba não utiliza selo mecânico ou gaxetas eliminando assim risco de perda de produto e contaminação do ambiente.
Bombas Pneumáticas de Coluna de Vácuo Saniflo VC – Wilden
Bombeiam sólidos sensíveis, sendo ideal para indústria alimentícia devido ao baixo cisalhamento do produto.
Como Funciona uma Bomba de Diafragma Pneumática

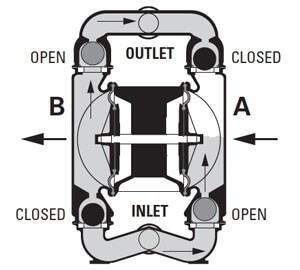

Bomba de Diafragma
- A válvula de ar direciona o ar comprimido para parte traseira do diafragma A, empurrando-o. O diafragma A por sua vez pressuriza o coluna de líquido.
- À medida que que o ar movimenta o diafragma A ao longo da câmara de líquido empurra o fluido através da esfera de descarga.
- Ao mesmo tempo o eixo puxa o diafragma B para que o ar comprimido presente na câmara de ar B seja descarregado pelo silenciador da bomba.
- O movimento do diafragma B para o centro da bomba cria um vácuo na câmara de líquido B e a pressão atmosférica força a entrada do fluido pelo manifold de sucção que por sua vez eleva a esfera de sucção permitindo a entrada do fluido na câmara de líquido B.

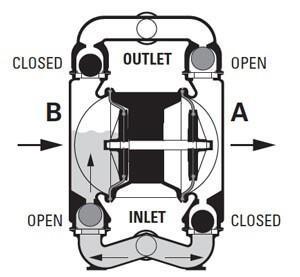

Bomba de Diafragma
- Quando o diafragma A atinge o limite do ciclo de descarga a válvula de ar redireciona o ar comprimido para a câmara de ar B.
- O ar comprimido força o movimento do diafragma B em direção à câmara de líquido B enquanto o diafragma A é puxado para o centro da bomba através do eixo.
- O diafragma B agora está no ciclo de descarga forçando que a esfera de sucção B se mantenha apoiada no assento. A força hidráulica na câmara de líquido B empurra a esfera de descarga B enquanto a esfera de descarga A é forçada para seu assento dessa forma fluido é direcionado à descarga da bomba.
- O movimento do diafragma A em direção ao centro da bomba cria vácuo na câmara de líquido A e a pressão atmosférica força entrada do fluído no manifold de sucção.
- A esfera de sucção A é elevada permitindo a entrada do fluido do manifold de sucção na câmara de líquido A.
Diafragmas
Pioneira em diafragmas higiênicos, para aplicações sanitárias, em conformidade com a FDA, proporcionando economia significativa em trabalho e tempo de inatividade.
A Wilden® usa três famílias de materiais em seus diafragmas: borracha, elastômero termoplástico (TPE) e politetrafluoretileno (PTFE). Esses materiais estão disponíveis em diversos modelos – cada um oferecendo benefícios exclusivos, dependendo da aplicação e das características do produto que está sendo bombeado. Além disso, os diafragmas Wilden são oferecidos em várias formas, incluindo tradicionais, contornadas e complicadas.
Diafragma de pistão integral Chem-Fuse
Solução ideal para aplicações industriais e químicas em geral. Este diafragma suporta ácidos e outros fluidos agressivos e altas temperatura. Segurança no bombeamento.
Diafragma de pistão integral Pure-Fuse
Ideal para aplicações sanitárias como alimentícias e farmacêuticas. Possibilidade de CIP. Atendem aos requisitos do FDA CFR 21.177, 3A e 1935/2004 / EC.
Diafragma EZ-Install
Sem necessidade de inversão do diafragma durante o processo de instalação. Redução de custo e tempo. Aumento de segurança.
Diafragma Full-Stroke PTFE
Elevação de sucção, vazão, vida útil, taxas de fluxo, eficiência e confiabilidade necessárias para a realização do trabalho com segurança.
Diafragma Reduced-Stroke PTFE
Curso e deslocamento reduzido para minimizar o contato abrasivo com o compartimento da bomba, proporcionando uma vida útil longa e flexível.

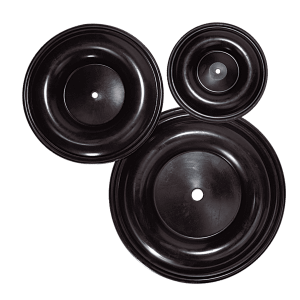

Diafragma Ultra-Flex ™
Minimiza a concentração de tensão durante todo o curso, fornecendo a chave para uma vida útil longa do diafragma. Maior resistência à abrasão com materiais corrosivos.
